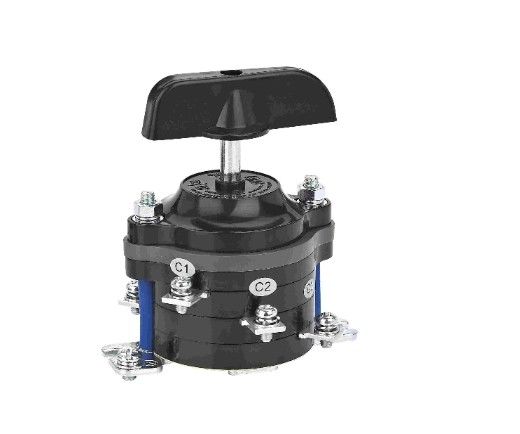

HZ10 Serie 10A 25A 60A 100A Kombinationsschalter AC380V/DC220V Stromversorgungsschalter

HZ10 Serie 10A 25A 60A 100A Kombinationsschalter AC380V/DC220V Stromversorgungsschalter

Beschreibung des Produkts:

Der Kombinationsschalter der HZ10-Serie ist in erster Linie für Schaltkreise mit einer Wechselstromfrequenz von 50 Hz oder 60 Hz, einer Spannung von bis zu 380 V Wechselstrom und einer Gleichstromspannung von bis zu 220 V Gleichstrom geeignet.Es ist für die manuelle Bedienung in seltenen Abständen zur Verbindung oder Trennung von Schaltkreisen ausgelegt, Wechsel zwischen Stromquellen oder Lasten und Messschaltungen.

Erfüllt die Normen: GB/T14048.3, IEC 60947-3.

Erzeugnis Spezifikation:

Klassifizierung:

●Anwendungsweise: ein einzelner Stromversorgungsschalter; doppelter Stromversorgungsschalter oder doppelter Schaltkreislaufübertragungsschalter (Code P);

drei-Schaltkreis-Übertragungsschalter (Code S); vier-Schaltkreis-Übertragungsschalter (Code G);

●Bei Anlagentypen: Vorplattenkabelung, Hinterplattenkabelung.

● nach Anzahl der Stangen: Ein- oder Doppelstangen, drei oder vier Stangen;

●Nach Anzahl der Abschnitte: ein Abschnitt, zwei Abschnitte, drei Abschnitte, vier Abschnitte, sechs Abschnitte.

Anmerkung: Drei- und Vierkreis-Übertragungsschalter können nur mit drei oder weniger Polen hergestellt werden.

Betriebsbedingungen und Umweltverträglichkeit:

●Die Umgebungstemperatur beträgt -5°C~+40°C, die durchschnittliche Temperatur innerhalb von 24 Stunden darf +35°C nicht überschreiten.

● Höhenlage: ≤ 2000 m.

●Kondition der Atmosphäre

1Luftfeuchtigkeit: Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40°C 50% nicht überschreiten; bei niedrigeren Temperaturen ist eine viel höhere relative Luftfeuchtigkeit zulässig.Zum Beispiel, wenn die Temperatur +20°C erreicht, beträgt die relative Luftfeuchtigkeit bis zu 90%, wobei die Kondensation berücksichtigt wird, die durch Temperaturänderungen auf den Produktoberflächen auftreten kann.

2.Verunreinigungsgrad: 3.

●Zustand der Installation:

1.Der Kombinationsschalter der HZ10-Serie sollte in einer Umgebung ohne erhebliche Schüttelungen, Schläge, Vibrationen und ohne Regen- oder Schneefallinstallation installiert werden.

2.Es sollte in einer Umgebung ohne Explosionsgefahr oder Stoffe, die Metalle korrodieren und die Isolierung (einschließlich leitfähigen Staub) beschädigen könnten, installiert werden.

3.Einrichtungskategorie: III.
