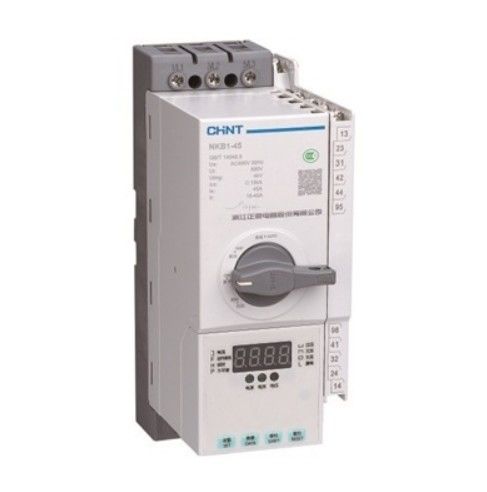

NKB1-125 CPS-Steuer- und Schaltvorrichtung 3Poles Kurzschlussschutz

NKB1-125 CPS-Steuer- und Schaltvorrichtung 3Poles Kurzschlussschutz

Beschreibung des Produkts:

Die Steuerungs- und Schutzanlage (CPS) der NKB1-Serie wird hauptsächlich in Wechselstromkreisen mit 50 Hz (oder 60 Hz) und einer Nennbetriebsspannung von bis zu 690 V verwendet.mit einem Nennstrom von 1 A bis 125 A, eine Steuerung, die den Strom von 0,4 A bis 125 A einstellt, und eine gesteuerte Motorleistung von 0,12 kW bis 55 kW.und unter normalen Bedingungen (einschließlich unter spezifizierten Überlastbedingungen) den Strom zu brechen und kann auch, für eine gewisse Zeit tragen und den Strom unter bestimmten abnormalen Bedingungen (z. B. Kurzschluss) brechen.

Die Schalter der NKB1-Serie eignen sich für verschiedene Situationen, Systemverteilung und Motorenschutz- und Steuerungssysteme, Infrastruktur, Gebäude, Telekommunikation und andere Anwendungen.

Erfüllt die Normen: IEC 60947-6-2 und GB/T 14048.9.

Erzeugnis Spezifikation:

Produktmerkmal:

● Die CPS der NKB1-Serie verwendet die integrierte modulare Struktur und integriert die Hauptfunktionen des Schaltwerks, des Kontaktors, des Überlastrelais, des Starters, des Trenners und so weiter.

●Mit einem geringen Volumen und hoher Zuverlässigkeit besteht es aus den Vorteilen einer hohen Kurzstrombrechkapazität und einer kurzen Flashover-Distanz.Schutz gegen Kurzschluss und Kurzzeitverzögerung, sofortiger Kurzschlussschutz und schneller Kurzschlussschutz.mit einer Leistung von mehr als 50 W und.

● Das Produkt der NKB1-Serie besteht aus Gehäuse, elektromagnetischem Übertragungsmechanismus, Bedienmechanismus, Hauptkreislaufkontaktsätzen, intelligenter Freisetzung und Hilfskontakten,und kann die Herstellung und das Abbrechen der Schaltung lokal oder aus der Ferne steuern.

●Der CPS verfügt über verschiedene Schaltkreisschutzfunktionen: Startverzögerung, Phasenausfall, Dreiphasenungleichgewicht, Unterstrom, Überspannung, Unterspannung usw.

●Die CPS verfügt über verschiedene Typen zur Auswahl: Grundtyp, Brandbekämpfungs-Typ, Leckage-Typ, Kommunikationstyp.

●Die CPS verfügt über eine Schlüsselwiederherstellungsfunktion und eine Selbstsetzungsfunktion, um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden.

●Die CPS verfügt über zwei Steuerungsarten: Fernsteuerung automatisch und lokale manuelle Steuerung.

Betriebsbedingungen und Umweltverträglichkeit:

●Umgebungstemperatur: -5°C~+40°C, durchschnittlicher Tagestemperaturwert ≤ +35°C. Es kann für kurze Zeit zuverlässig bei -25°C~+70°C arbeiten.

● Höhenlage: ≤ 2000 m, bei höheren als 2000 m um 10% pro 1000 m.

●Feuchtigkeit: Bei Umgebungstemperatur von +40°C ist die relative Luftfeuchtigkeit ≤ 50%; bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig.die relative Luftfeuchtigkeit des Monats beträgt 90%, und die Kondensation an der Oberfläche des Erzeugnisses aufgrund der Temperaturänderungen berücksichtigt werden.

●Die durchschnittliche maximale relative Luftfeuchtigkeit des Monats beträgt 90% bei einer Mindestmonatsdurchschnittstemperatur von +25°C.und die Kondensation an der Produktoberfläche aufgrund von Temperaturänderungen berücksichtigt wird.

●Verunreinigungsgrad: 3.

●Einrichtungskategorie: III.

●Anforderung an der Anlagestelle Das externe Magnetfeld der Anlagestelle darf in keiner Richtung das 5-fache des Geomagnetismus übersteigen.kein Regen oder Schnee; trocken und belüftet.
