50a elektromagnetischer Kontakter
, Elektromagnetischer Kontaktor cjx2-50
, Cjx2-50 3-polliger Wechselstromkontaktor

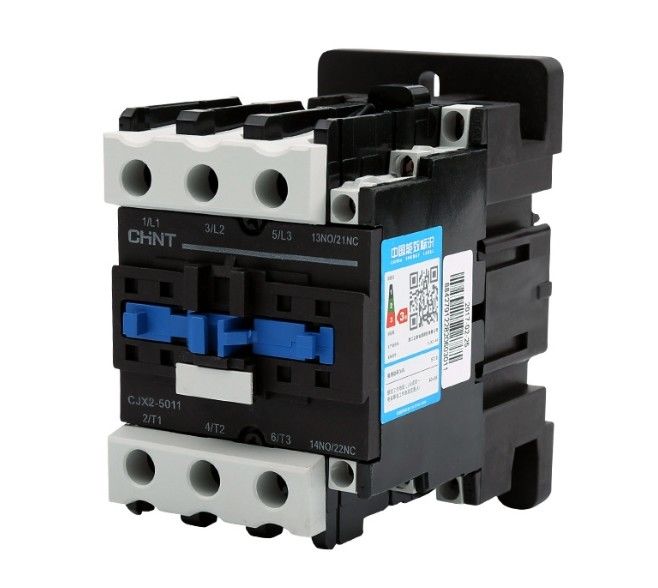

4 Pole 50A Elektromagnetischer Kontakter CJX2-50 3 Pole Ac Kontakter
CJX2-50 Wechselstromkontakter 3 Pole 4 Pole 50A Elektromagnetischer Kontakter
Beschreibung des Produkts:
Diese Serie von Wechselstromkontaktoren (nachstehend "Kontaktoren" genannt) ist hauptsächlich für Wechselstrom 50 Hz (oder 60 Hz) mit einer Nennbetriebsspannung von 690 V vorgesehen.400 (380) V Verwendungskategorie, wird für das Ein- und Ausschalten von Schaltkreisen über weite Strecken und für das häufige Starten und Steuern von Wechselstrommotoren verwendet,und es kann einen elektromagnetischen Starter mit einem geeigneten Wärmerelay bilden, um mögliche Betriebsüberlastung zu schützen- Erfüllt die Normen: GB/T14048.4, IEC / EN 60947-4-1.
Produktmerkmal:
●Bausteine können zur Installation von Hilfskontaktgruppen, Luftverzögerungsköpfen, Wärmerelais und anderen Zubehörteilen verwendet werden, die zu einer Vielzahl von Derivatprodukten kombiniert werden.
● Der Kontaktor weist die Eigenschaften kleiner Größe, geringes Gewicht, geringen Stromverbrauch, hoher Lebensdauer, Sicherheit, Zuverlässigkeit usw. auf.
● Der Kontaktkörper verfügt über ein Paar von normal geöffneten oder geschlossenen Hilfskontakten 32A und darunter und ein Paar von normal geöffneten und geschlossenen Hilfskontakten 40A und darunter.F4 Hilfskontaktgruppen (zwei oder vier Gruppen) oder ein Luftverzögerungskopf können oben installiert werden, und eine NCF 1-11C kann auf beiden Seiten installiert werden.
● Neben der Schraubeninstallation kann der Kontaktor mit 35 mm (CJX 2-09~95) und 75 mm (CJX 2-40~95) Standardkartenschienen montiert werden.Es wird empfohlen, eine 35 mm große Standardgleise mit einer Höhe von 15 mm zu verwenden, wenn die 35 mm große Kartengleise an den oberen und unteren geschlossenen Ebenen befestigt ist..
Erzeugnis Spezifikation:
| Modellnummer |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
Die Zulassung ist abgeschlossen. |
Die Ausgabe ist in Anhang I zu erfassen. |
Der Wert der Verbrennungsmenge |
Die Ausrüstung ist |
Die Ausgabe ist in Anhang I aufgeführt. |
Der Wert der Zulassung ist zu messen. |
Die Zulassung ist abgeschlossen. |
Zulassung |
Die Ausrüstung ist in Form von |
| Bildformat |
9~12 |
18 |
25 |
32 |
40~65 |
80~95 |
| Nennbetriebsstrom (A) |
380/400 V |
AC-3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| AC-4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
| 660/690 V |
AC-3 |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
| AC-4 |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
| Einvernehmlicher freier Luftwärmstrom (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
| Nennspannung für die Isolierung ((V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| Steuerbarer Dreiphasiger Eichhörnchenkäfig Induktionsmotor Motorleistung ((AC-3) kW |
220/230 V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
| 380/400 V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
| 660/690 V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
| Elektrische Lebensdauer (Millionenmal) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
| Mechanische Lebensdauer (Millionenmal) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
| Entsprechender Sicherungstyp |
gG20 |
gG20 |
gG32 |
gG40 |
GG50 |
gG63 |
GG80 |
GG80 |
gG100 |
GG125 |
| Kaltgepresste, unterminierte Flexible Drähte, vorgefertigt Flexible Drähte, vorgefertigt harte Drähte |
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
| mm2 |
Ein halbes.5 |
Ein halbes.5 |
Ein halbes.5 |
Ein halbes.5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1 / 4 |
Ein halbes.5 |
1 / 4 |
Ein halbes.5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1 / 4 |
1 / 4 |
1 / 4 |
1 / 4 |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| Wechselspulenleistung 50 Hz |
Abholung ((VA) |
70 |
70 |
70 |
110 |
110 |
300 |
300 |
300 |
300 |
300 |
| Halten Sie (VA) |
9 |
9 |
9.5 |
14 |
14 |
57 |
57 |
57 |
57 |
57 |
| Leistung ((W) |
1.8-2.7 |
1.8-2.7 |
3~4 |
3~4 |
3~4 |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
| Aktionsbereich |
Aufnahmespannung: 85%Us~110% US; Abfallspannung: 20% US~75% |
| Grundparameter des Hilfskontakts |
AC-15: le:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A |
Betriebsbedingungen und Umweltverträglichkeit:
●Die Umgebungstemperatur beträgt 5 °C bis + 40 °C und der Durchschnittswert beträgt innerhalb von 24 Stunden nicht mehr als + 35 °C.
● Höhenlage: höchstens 2000 m.
●Atmosphärische Bedingungen: Bei einer Höchsttemperatur von + 40°C beträgt die relative Luftfeuchtigkeit nicht mehr als 50%; bei niedrigeren Temperaturen ist eine hohe relative Luftfeuchtigkeit zulässig.bis zu 90% bei + 20°CBesondere Vorkehrungen sind für die gelegentlich durch Temperaturänderungen entstehende Kondensation zu treffen.
●Belastungsgrad: Stufe 3.
●Einrichtungskategorie: Klasse III.
●Einstellungsbedingungen: Die Neigung der Montagefläche und der vertikalen Fläche beträgt nicht mehr als ±5°.
●Schlagschwingungen: Das Produkt sollte an Orten ohne erhebliche Erschütterungen, Stoß und Vibrationen installiert und verwendet werden.
