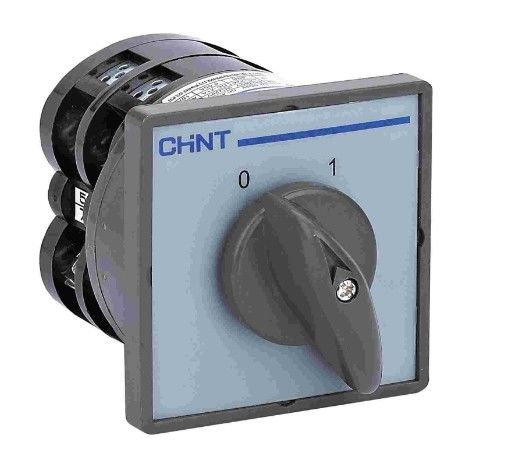

HZ5 Serie 380V Kombinationsschalter 10A 20A 40A Stromversorgungsschalter Drehschalter

HZ5 Serie 380V Kombinationsschalter 10A 20A 40A Stromversorgungsschalter Drehschalter

Beschreibung des Produkts:

Der Kombinationsschalter der Baureihe HZ5 wird hauptsächlich in elektrischen Wechselstromkreisen mit 50 Hz oder 60 Hz und Spannungen bis 380 V als Stromversorgungsschalter und -starter eingesetzt.Rückwärtsfahren, und Drehzahlschalter von Käfig-Induktionsmotoren.

Erfüllt die Normen: GB/T14048.3, IEC 60947-3.

Erzeugnis Spezifikation:

Klassifizierung:

●Anwendung: Stromversorgungsschalter und Motorstartschalter: Doppelpol L01; Dreipol L02; Vierpol L03;

●Schalter zur Spannungsumwandlung (für zwei Spannungsstufen): Doppelpol M04; Dreipol M06;

●Rückgängigmachbarer Umschalter für den Motor: M05;

● Star-Delta-Startschalter: M07;

●Mehrgeschwindigkeitsmotor Drehzahlwechsel: Doppelgeschwindigkeitsmotor M08;

● Spannungsstabilisierung, Isolierung und Netzschalter: M08E.

Betriebsbedingungen und Umweltverträglichkeit:

●Die Umgebungstemperatur beträgt -5°C~+40°C, die durchschnittliche Temperatur innerhalb von 24 Stunden darf +35°C nicht überschreiten.

● Höhenlage: ≤ 2000 m.

●Kondition der Atmosphäre

1Luftfeuchtigkeit: Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40°C 50% nicht überschreiten; bei niedrigeren Temperaturen ist eine viel höhere relative Luftfeuchtigkeit zulässig.Zum Beispiel, wenn die Temperatur +20°C erreicht, beträgt die relative Luftfeuchtigkeit bis zu 90%, wobei die Kondensation berücksichtigt wird, die durch Temperaturänderungen auf den Produktoberflächen auftreten kann.

2.Verunreinigungsgrad: 3.

●Zustand der Installation:

1.Der Kombinationsschalter der HZ5-Serie sollte in einer Umgebung ohne erhebliche Schüttelungen, Schläge, Vibrationen und ohne Exposition gegenüber Regen oder Schnee installiert werden.

2.Es sollte in einer Umgebung ohne Explosionsgefahr oder Stoffe, die Metalle korrodieren und die Isolierung (einschließlich leitfähigen Staub) beschädigen könnten, installiert werden.

3.Einrichtungskategorie: III.
