Beschreibung des Produkts:

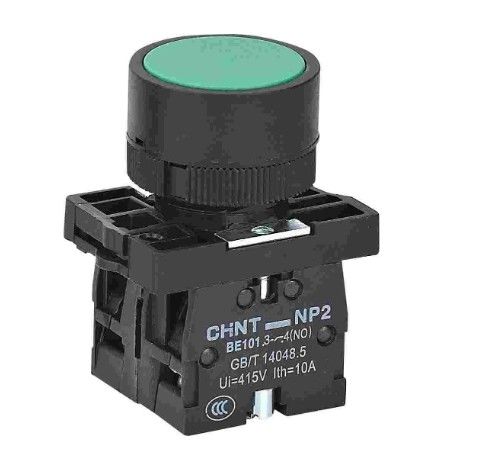

Die Tastenknöpfe der NP2-Serie sind für industrielle Steuerkreise mit Wechselstrom (AC) von 50 Hz oder 60 Hz mit einer Nennbetriebsspannung von bis zu 415 V AC ausgelegt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Diese Tasten dienen zur Steuerung von elektromagnetischen Startern, Kontaktoren, Relais und anderen elektrischen Schaltkreisen.Schaltflächen mit Anzeigeleuchten eignen sich auch für die Anzeige von Lichtsignalien.

Erfüllt die Norm: GB/T 14048.5.

Erzeugnis Spezifikation:

Produktmerkmal:

•Panelinstallation: Die Serie umfasst Knöpfe mit Paneldurchmessern von Φ22 und Φ30 sowie Knöpfe-Steuerungen, die für verschiedene Installationsszenarien geeignet sind.

•Schutznummer: Die Standardschutznummer beträgt IP40.

•Modularstruktur: Die Knöpfe sind modular aufgebaut und ermöglichen eine flexible und bequeme Installation und Wartung.

•Trennkontakte: Normalerweise offene (NO) und normalerweise geschlossene (NC) Kontakte sind elektrisch voneinander isoliert.

• Endschrauben: Endschrauben haben eine Größe von M3,5 und ein empfohlenes Spannmoment von (0,8-1,2 N·m).

•Kontaktgruppengrenze: Längsserienverbindungen dürfen zwei Kontaktgruppen nicht überschreiten, zu viele Kontaktgruppen führen zu einer Erhöhung der Betriebskräfte.Benutzer sollten den Hersteller konsultieren.

Betriebsbedingungen und Umweltverträglichkeit:

●Die Umgebungstemperatur beträgt -5°C~+40°C, die durchschnittliche Temperatur innerhalb von 24 Stunden darf +35°C nicht überschreiten.

● Höhenlage: ≤ 2000 m.

●Atmosphäre: Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40°C nicht mehr als 50% betragen.bei niedrigeren Temperaturen eine viel höhere relative Luftfeuchtigkeit zulässig istDie relative Luftfeuchtigkeit beträgt beispielsweise bei einer Temperatur von +20°C bis zu 90%, wobei die Kondensation, die durch Temperaturänderungen auf den Produktoberflächen entstehen kann, berücksichtigt wird.

●Verunreinigungsgrad: 3.

●Einrichtungskategorie: II.

●Die Tastenknopfmaschine der NP2-Serie sollte in einer Umgebung ohne erhebliche Schüttelungen, Schläge, Vibrationen und ohne Regen- oder Schneefallinstallation installiert werden.

●Es sollte in einer Umgebung ohne Explosionsgefahr installiert werden, in der kein Gas vorhanden ist, der Metalle korrodieren oder die Isolierung zerstören könnte, und in der kein übermäßiger Staub vorhanden ist.

•Anlageabmessungen:

Für die auf der Platte befestigten Knöpfe Φ22:

•Durchmesser des Einbauhöhlens: Φ22.3₀^{+0. Das ist alles.4} mm

•Metallkopfstil: geeignet für Platten von 1 mm bis 6 mm Dicke

•Plastikkopfstil: geeignet für Platten von 1 mm bis 4 mm Dicke

Für die auf dem Panel befestigten Knöpfe Φ30:

•Durchmesser des Einbauhöhlens: Φ30.5₀^{+0. Das ist alles.5}mm

•Günstig für Platten: 1 mm bis 3 mm dick

Diese Tasten sind für einen zuverlässigen Betrieb in industriellen Steuerungsanwendungen konzipiert und bieten Flexibilität bei der Installation und Anpassung.
