Hervorheben:
Schaltfläche mit Schaltfläche
, Wechselknopfschalter
, Schaltfläche mit AC-Anschluss
Produktbezeichnung: |
Drucktastenschalter |
Elektrische Nennwerte: |
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
Nennbetriebsspannung (LED-Leuchte): |
AC/DC 6V, 12V, 24V, 36V, AC110V~220V |
Nennbetriebsstrom (LED-Leuchte): |
≤20mA |
Bedeutung: |
Schalter eingeschaltet |
Verschmutzungsgrad: |
3 |
Kopfschutzbewertung: |
IP54 |
Normen: |
GB/T 14048.5 |

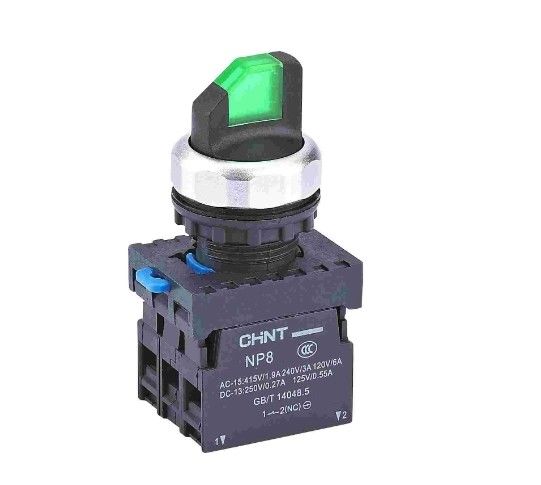

NP8-XD Beleuchtete Schaltknopfschalter IP54 Industrielle Steuerung Schaltkreis
NP8-XD Beleuchtete Schaltknopfschalter IP54 Industrielle Steuerung Schaltkreis
Beschreibung des Produkts:
Der Knopfschalter der NP8-Serie ist für Wechselstromkreise mit 50 Hz (oder 60 Hz) mit einer Nennbetriebsspannung von 415 V und weniger oder für Gleichstromkreise mit einer Nennbetriebsspannung von 250 V und weniger geeignet.Es ist für industrielle Steuerkreise zur Steuerung elektromagnetischer Starter ausgelegtEin Tastenknopfschalter mit einem Indikatorlicht eignet sich auch für Anwendungen zur Anzeige von Lichtsignalen.
Erfüllt die Norm: GB/T 14048.5.
Erzeugnis Spezifikation:
| Typ |
Bedeutung |
Hilfscode |
Farbe |
Nennbetriebsspannung ((Ue) |
| BN |
Flacher Knopf |
1 (weiß) 2 (schwarz) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) |
|
|
| GN |
Höhere Taste |
| M |
Knopf zum Zurücksetzen des Pilzkopfes |
Durchmesser des Knopfkopfes: 1 ((Φ40) 2 ((Φ60)
3 ((Φ30) (ZS für besondere Zwecke) |
1 (weiß) 2 (schwarz) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) |
| ZS |
Muschelkopf-Selbstverriegelungs-Rotations-Rückstellknopf |
4 (rot) |
LED-Leuchte: Wechselstrom 6V 12V 24V 36V
110 V bis 220 V |
| M.D. |
Schaltfläche zum Zurücksetzen des Pilzkopfes leuchtet |
1 (weiß) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) 7 (orange) |
| S.D. |
Zweifarbiger Lichtknopf |
Roter Knopf + grüner Knopf |
| Ich weiß nicht. |
Schalter eingeschaltet |
21, Zwei-Position-Sperre 22, Zwei-Position-Sperre 31, Drei-Position-Sperre 33, Drei-Position-Sperre 37, linke Position gesperrt, rechte Position gesperrt 38, rechte Position gesperrt,Rücksetzen der linken Position |
| X |
Wechselknopf |
1 (weiß) 2 (schwarz) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) |
| Y |
Schlüsselschalter |
|
| S |
Zweifarbiger Tastenschalter |
Roter Knopf + grüner Knopf |
| BND |
Flachknopf leuchtet |
1 (weiß) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) 7 (orange) |
| GND |
Hochschaltfläche leuchtet |
| D |
Anzeiglicht |
Produktmerkmal:
●Betriebsmechanismus: helle Farben und glatte Oberfläche.
●Moduläres Design: Betriebssystem, Adapter, Kontaktsystem und Beleuchtungssystem können frei kombiniert werden, um verschiedene Funktionen zu realisieren.
●Bequem zum Montieren und Abmontieren dank der aufklebbaren Struktur.
●Die automatische Verriegelungsfunktion des Zentraladapters macht ihn bequem und zuverlässig für die Montage und Verbindung.
●Die Endschraube ist mit einem Schraubschutzmechanismus ausgestattet, der sie vor dem Losgehen des Körpers während des Transports schützt.
● LED-Lampe mit hoher Helligkeit und langer Lebensdauer sorgt für eine zuverlässige Anzeige.
Betriebsbedingungen und Umweltverträglichkeit:
●Die Umgebungstemperatur beträgt -5°C~+40°C, die durchschnittliche Temperatur innerhalb von 24 Stunden darf +35°C nicht überschreiten.
● Höhenlage: ≤ 2000 m.
●Atmosphäre: Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40°C nicht mehr als 50% betragen.bei niedrigeren Temperaturen eine viel höhere relative Luftfeuchtigkeit zulässig ist, z.B. wenn die Temperatur +20°C erreicht, wird die relative Luftfeuchtigkeit
ist bis zu 90% unter Berücksichtigung der Kondensation, die aufgrund von Temperaturänderungen auf den Produktoberflächen auftreten kann.
●Verunreinigungsgrad: 3.
●Einrichtungskategorie: II.
●Durchschnitt des Kabelanschlusses beträgt 0,5 bis 2,5 mm, und eine Leiterlänge von 8 mm ist erforderlich.
Häufige Fragen:
F: Wie bekomme ich den Preis?
A: Wir zitieren normalerweise innerhalb von 24 Stunden, nachdem wir Ihre Anfrage erhalten haben (außer am Wochenende und an Feiertagen).Bitte mailen Sie uns oder kontaktieren Sie uns auf andere Weise, damit wir Ihnen ein Angebot anbieten können.
F: Was ist mit der Lieferzeit?
A: Die Lieferzeit variiert je nach Nachfrage und Menge des Produkts. Normalerweise dauert es nach Erhalt der Einzahlung 10 bis 30 Werktage. Wir bestätigen basierend auf der tatsächlichen Situation.
F: Was ist der Standard für das Paket?
A:Standardpaket oder spezielles Paket nach Kundenanforderung ausführen.
