Hervorheben:
Schaltfläche mit Schaltfläche
, Wechselknopfschalter
, Schaltfläche mit AC-Anschluss
Produktbezeichnung: |
Drucktastenschalter |
Elektrische Nennwerte: |
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
Nennbetriebsspannung (LED-Leuchte): |
AC/DC 6V, 12V, 24V, 36V, AC110V~220V |
Nennbetriebsstrom (LED-Leuchte): |
≤20mA |
Bedeutung: |
Schaltfläche zum Zurücksetzen des Pilzkopfes leuchtet |
Verschmutzungsgrad: |
3 |
Kopfschutzbewertung: |
IP54 |
Normen: |
GB/T 14048.5 |

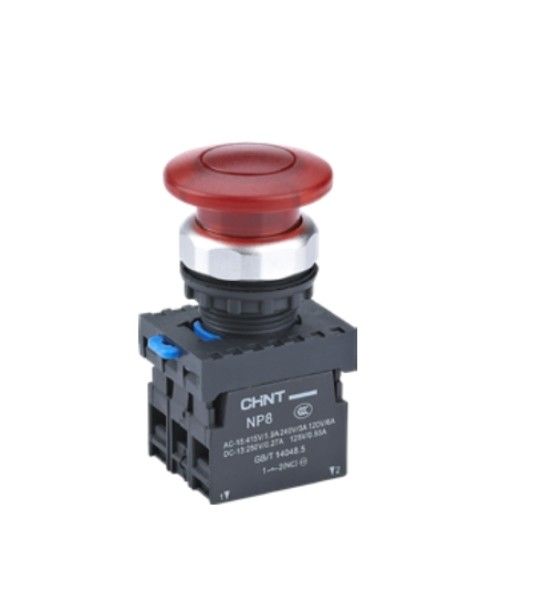

NP8-MD Beleuchtete Pilzkopf-Rücksetzknopf IP54 Industrielle Steuerung Schaltfläche Knopfschalter
NP8-MD Beleuchtete Pilzkopf-Rücksetzknopf IP54 Industrielle Steuerung Schaltfläche Knopfschalter
Beschreibung des Produkts:
Der Knopfschalter der NP8-Serie ist für Wechselstromkreise mit 50 Hz (oder 60 Hz) mit einer Nennbetriebsspannung von 415 V und weniger oder für Gleichstromkreise mit einer Nennbetriebsspannung von 250 V und weniger geeignet.Es ist für industrielle Steuerkreise zur Steuerung elektromagnetischer Starter ausgelegtEin Tastenknopfschalter mit einem Indikatorlicht eignet sich auch für Anwendungen zur Anzeige von Lichtsignalen.
Erfüllt die Norm: GB/T 14048.5.
Erzeugnis Spezifikation:
| Typ |
Bedeutung |
Hilfscode |
Farbe |
Nennbetriebsspannung ((Ue) |
| BN |
Flacher Knopf |
1 (weiß) 2 (schwarz) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) |
|
|
| GN |
Höhere Taste |
| M |
Knopf zum Zurücksetzen des Pilzkopfes |
Durchmesser des Knopfkopfes: 1 ((Φ40) 2 ((Φ60)
3 ((Φ30) (ZS für besondere Zwecke) |
1 (weiß) 2 (schwarz) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) |
| ZS |
Muschelkopf-Selbstverriegelungs-Rotations-Rückstellknopf |
4 (rot) |
LED-Leuchte: Wechselstrom 6V 12V 24V 36V
110 V bis 220 V |
| M.D. |
Schaltfläche zum Zurücksetzen des Pilzkopfes leuchtet |
1 (weiß) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) 7 (orange) |
| S.D. |
Zweifarbiger Lichtknopf |
Roter Knopf + grüner Knopf |
| Ich weiß nicht. |
Schalter eingeschaltet |
21, Zwei-Position-Sperre 22, Zwei-Position-Sperre 31, Drei-Position-Sperre 33, Drei-Position-Sperre 37, linke Position gesperrt, rechte Position gesperrt 38, rechte Position gesperrt,Rücksetzen der linken Position |
| X |
Wechselknopf |
1 (weiß) 2 (schwarz) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) |
| Y |
Schlüsselschalter |
|
| S |
Zweifarbiger Tastenschalter |
Roter Knopf + grüner Knopf |
| BND |
Flachknopf leuchtet |
1 (weiß) 3 (grün) 4 (rot) 5 (gelb) 6 (blau) 7 (orange) |
| GND |
Hochschaltfläche leuchtet |
| D |
Anzeiglicht |
Produktmerkmal:
●Betriebsmechanismus: helle Farben und glatte Oberfläche.
●Moduläres Design: Betriebssystem, Adapter, Kontaktsystem und Beleuchtungssystem können frei kombiniert werden, um verschiedene Funktionen zu realisieren.
●Bequem zum Montieren und Abmontieren dank der aufklebbaren Struktur.
●Die automatische Verriegelungsfunktion des Zentraladapters macht ihn bequem und zuverlässig für die Montage und Verbindung.
●Die Endschraube ist mit einem Schraubschutzmechanismus ausgestattet, der sie vor dem Losgehen des Körpers während des Transports schützt.
● LED-Lampe mit hoher Helligkeit und langer Lebensdauer sorgt für eine zuverlässige Anzeige.
Betriebsbedingungen und Umweltverträglichkeit:
●Die Umgebungstemperatur beträgt -5°C~+40°C, die durchschnittliche Temperatur innerhalb von 24 Stunden darf +35°C nicht überschreiten.
● Höhenlage: ≤ 2000 m.
●Atmosphäre: Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40°C nicht mehr als 50% betragen.bei niedrigeren Temperaturen eine viel höhere relative Luftfeuchtigkeit zulässig ist, z.B. wenn die Temperatur +20°C erreicht, wird die relative Luftfeuchtigkeit
ist bis zu 90% unter Berücksichtigung der Kondensation, die aufgrund von Temperaturänderungen auf den Produktoberflächen auftreten kann.
●Verunreinigungsgrad: 3.
●Einrichtungskategorie: II.
●Durchschnitt des Kabelanschlusses beträgt 0,5 bis 2,5 mm, und eine Leiterlänge von 8 mm ist erforderlich.
Häufige Fragen:
F: Können wir unsere eigene Marke verwenden? ?
A: Ja.
F: Wie lange dauert die Lieferzeit?
A: Es hängt von der Bestellmenge ab. Im Allgemeinen beträgt die Lieferzeit 15 bis 30 Tage.
F: Wie ist Ihr Kundendienst?
A: Alle defekten Produkte, Bitte E-Mail uns die Bilder der defekten Produkte, Wenn das Problem auf unserer Seite aufgetreten ist, können die Produkte zurückgegeben werden, werden wir Ihnen einen Ersatz ohne zusätzliche Gebühr senden.
